柴烧自然落灰的物理机制与釉面反应

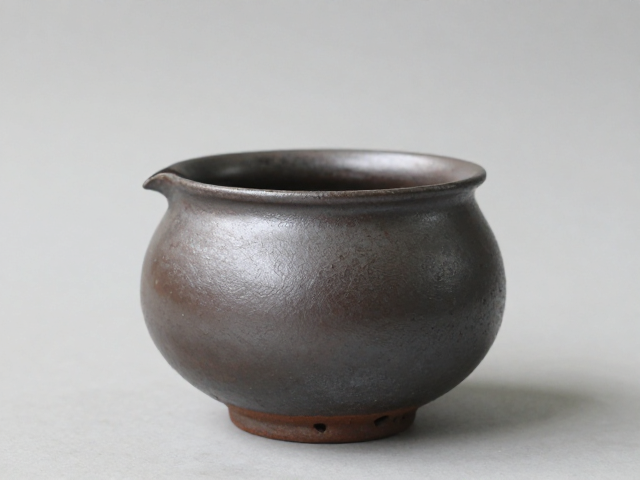

柴烧过程中，火焰在窑室内部流动时携带的草木灰烬与石英、长石等矿物质在高温下熔融，形成玻璃质液滴附着于器物表面。这种自然落灰并非随机分布，而是受到窑内气流动力学、燃料种类及装窑方式的严格制约。当温度升至1200℃以上时，灰烬中的氧化铁、氧化钙及二氧化硅发生复杂的物理化学反应，与陶土胎体或釉料产生深层交融。这种交融过程无法通过人工涂抹完全复刻，其核心在于火焰路径与器物表面的接触频率，以及灰烬在特定温区的停留时间。

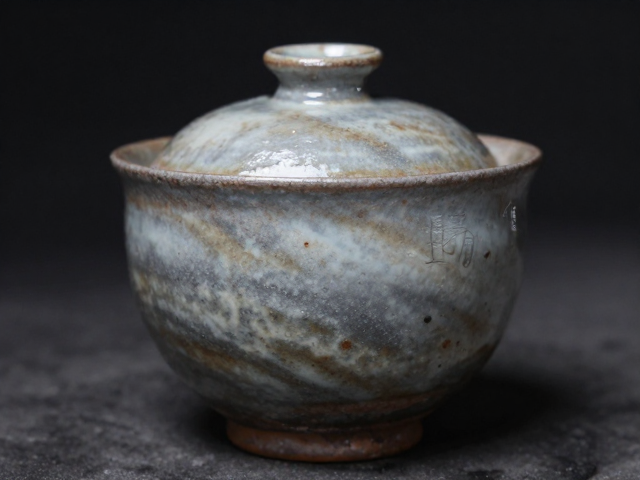

釉面的最终呈现取决于釉料配方与落灰成分的相互作用。不同产地、不同烧成周期的柴窑，其落灰的化学成分存在显著差异。例如，使用松木作为燃料时，灰烬中富含钾、钠及硅元素，容易形成流动性较强的玻璃质感；而使用硬木如橡木，则因碳含量较高，灰烬更倾向于形成粗糙、颗粒感较强的表面纹理。匠人在施釉时需预判落灰的可能覆盖范围，通过厚薄不均的釉层设计，预留出土灰自然流淌、堆积与熔化的空间，从而在烧成后形成深浅不一、层次丰富的色彩过渡。
慢速缓烧的热应力管理与结构稳定
柴烧工艺中的慢速缓烧主要体现在1000℃至1200℃之间的关键升温阶段。在此区间内，陶土内部的结晶水彻底排出，石英发生晶型转变，若升温过快，胎体内部产生的热应力无法及时释放，极易导致器物开裂或变形。因此，许多传统柴窑会在这一阶段降低投柴频率，甚至设置“休火期”，让窑内温度保持在一个相对平稳的上升斜率。这种对热力的精细调控，使得胎体结构更加致密均匀，为后续的高温熔融奠定物理基础。
缓烧工艺对窑内气氛的稳定性具有决定性影响。在慢速升温过程中，燃料的不完全燃烧产生的碳微粒能够更均匀地包裹器物表面，形成还原气氛的基础。这种受控的还原环境有助于铁元素在釉层中保持低价态，从而呈现出深沉的青黑或铁锈色。若急于提升温度，会导致窑内氧气含量波动剧烈，破坏还原气氛的连续性，使得釉面出现火刺、流釉不均或颜色发灰发白等瑕疵。因此，慢速缓烧不仅是保护器物结构的手段，更是塑造釉色质感的关键工艺环节。
成熟温度区间的精确控制与釉面定型
柴烧的成熟温度通常集中在1250℃至1300℃之间，这一区间是釉料完全熔融并形成稳定玻璃相的核心阶段。温度过低，釉面未熟，表面粗糙且吸水性高，缺乏光泽；温度过高，则可能导致釉层过度流动，器物变形，甚至因胎釉膨胀系数不一致而产生惊釉或剥落。匠人通过观察窑室内的火光颜色、火焰形态以及试片的变化，来判断当前温度是否处于最佳熔融区间。这种经验判断需要结合温度计或光学高温计的客观数据进行校正，以确保烧成曲线的准确性。
在达到成熟温度后，保温时间的控制直接影响釉面的最终光泽度和硬度。过短的保温时间会导致釉面玻璃相发育不全，表面呈现哑光或粉状感；适当的保温则能促进釉料内部气泡排出和晶体生长，形成温润如玉或刚劲有力的质感。不同釉料配方对温度的敏感度不同，含铁量高的釉料对温度变化极为敏感，微小的温差即可导致颜色从赭石色转变为深黑色。因此，精确控制成熟温度不仅是技术要求，更是决定作品艺术表现力的核心要素。
窑室结构与装窑方式对落灰分布的影响
窑室的烟囱高度、火膛位置及窑顶的坡度设计，直接决定了火焰在窑内的流动路径和落灰的覆盖范围。传统的龙窑或馒头窑，其斜坡结构利用热压差形成强大的抽力，使火焰和灰烬能够均匀地穿过每一层器物。装窑时，器物的摆放角度、间距以及遮挡物的设置，都会改变局部气流的速度和温度分布。例如，将器物倾斜放置，可以增加其迎火面的受灰面积；而在器物上方放置挡火砖，则可人为制造落灰较少区域，形成自然的留白效果。
装窑的密度与通风口的开合也是调控落灰气氛的重要手段。高密度的装窑方式会阻碍气流流通，导致窑内局部缺氧，增强还原气氛，使釉色偏向深沉；而疏松的装窑配合较大的通风口，则有利于氧气进入，形成氧化气氛，使釉色偏向明亮或浅淡。匠人需要根据预期效果，精确计算装窑的层数和每层的间距，并通过调整通风口的大小，动态平衡窑内的氧气含量和温度分布。这种对微观环境的精细调控，使得每一窑柴烧作品都具有独一无二的落灰纹理和色彩表现。
