阴凉缓干的核心环境控制指标
木材在加工后内部残留的水分需要通过自然挥发逐步排出，这一过程对环境的温湿度有着严苛的物理要求。理想的缓干空间应保持相对湿度在50%至60%之间，温度控制在15℃至25℃的区间内，避免阳光直射或强风对流。这种环境设定并非随意指定，而是基于木材细胞壁水分扩散的动力学特征。当环境湿度过低或温度过高时，木材表面水分蒸发速度远大于内部，导致表层收缩过快，而内部仍处于高含水率状态，这种差异应力是引发翘曲和开裂的主要诱因。
实际操作中，阴凉缓干区需配备基础的环境监测设备，如温湿度计，以实时记录数据波动。许多木材加工场所完全依赖自然通风，但这往往会导致环境参数剧烈变化，特别是在昼夜温差大的地区，冷凝水可能重新被木材吸收，造成含水率不均。通过建立封闭或半封闭的缓干棚，配合遮阳网和被动通风口，可以显著削弱外界气候对木材含水率梯度的干扰，使木材内部的应力释放过程更加平缓且均匀。
堆垛方式与隔条摆放规范

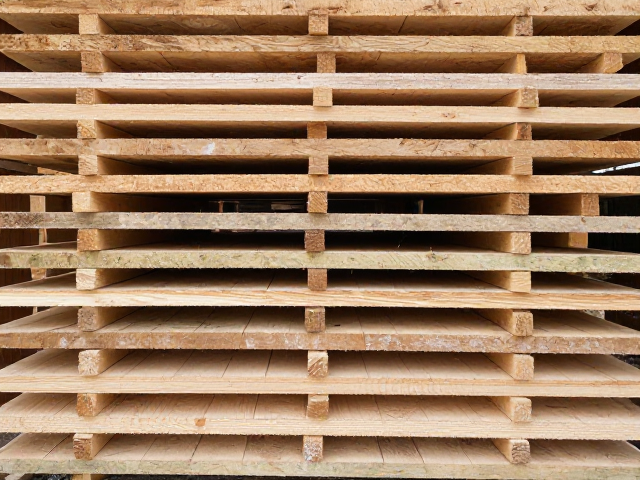

堆垛是决定缓干效果的关键物理结构，其核心原则是最大化空气接触面积并分散接触应力。板材之间必须使用等厚度的隔条（通常为木条或塑料条），隔条应垂直对齐，上下贯穿整个堆垛高度。这种对齐方式确保了每一块板材都能独立通过隔条与相邻板材隔离，防止板材间因直接接触产生压痕或局部湿度积聚。隔条的间距通常建议为60至90厘米，具体数值需根据板材的厚度调整，较厚的板材可能需要更密集的支撑以防止自重导致的弯曲。
堆垛的底部需设置稳固的垫木，垫木高度通常离地30厘米以上，以隔绝地面湿气并促进底部空气流通。堆垛顶部应加盖防水篷布，但篷布与木材顶部需保持一定距离，形成空气夹层，既防雨淋又利于顶部湿气排出。严禁将不同树种、不同含水率或不同厚度的板材混合堆垛，因为各类木材的吸湿和解吸速率差异巨大，混合堆放会导致水分迁移不均，加剧内应力集中。规范的堆垛结构能确保木材在缓干过程中保持平整，减少因重力或风载导致的永久性变形。
含水率梯度与应力释放过程
木材缓干的本质是控制含水率从表层到芯部的梯度变化，避免出现“外干内湿”的剧烈反差。在缓干初期，木材含水率较高，水分主要通过毛细管作用向外迁移。随着表面含水率降低，木材发生收缩，若收缩速度过快，表层会产生拉应力，而芯部产生压应力。阴凉缓干通过缓慢降低环境湿度，使木材表面的收缩过程与内部水分的迁移速度相匹配，从而降低内应力峰值。这一物理过程没有捷径，通常需要数天至数周的时间，具体时长取决于木材种类、厚度及初始含水率。
对于硬木或厚板，应力释放的过程更为漫长。在缓干过程中，木材内部的结合水逐渐变为自由水并排出，细胞壁发生不可逆的收缩定型。如果在这一阶段强行加速干燥，木材纤维间的氢键断裂过快，会导致微观结构的损伤，宏观上则表现为裂纹或端裂。因此，判断缓干是否完成的标准并非木材完全干燥，而是当板材内外含水率差控制在3%-5%以内，且堆垛内各块板材的含水率趋于一致时，即可认为应力已充分释放，具备进入下一步加工或正式干燥的条件。
防裂定型的后期处理衔接
完成阴凉缓干后，木材进入定型阶段，此时板材已具备较好的尺寸稳定性，但仍需通过合理的堆压或夹具固定来巩固形状。在将板材移出缓干区前，应再次确认其含水率与环境平衡含水率接近。对于极易开裂的树种，如橡木或胡桃木，可在缓干结束后立即进行封端处理，使用专用的封端漆或蜡涂抹板材端面，防止端面水分快速散失引发端裂。这一步骤能有效封闭木材导管，减缓水分蒸发速率，是维持木材长期稳定性的重要措施。
定型过程中，板材应平放在平整的基座上，对于仍有轻微翘曲的板材，可使用重压法进行物理矫正。将板材分层放置，层间垫以等厚隔条，上方施加均匀的压力，持续数天至一周，利用外力迫使木材纤维在低含水率状态下重新排列并固定。这种物理定型结合前期的应力释放，能显著提升木材的加工性能和使用稳定性。经过完整缓干定型流程的木材，其在后续制作家具或地板时，受环境温湿度变化影响较小，能有效降低售后因变形开裂带来的风险。
