选材与坯体处理：奠定釉面均匀的基石
制作方形收纳盒时，陶泥的选料直接决定了成品的细腻程度。高岭土与瓷石的配比需经过反复调试，通常建议选用颗粒度在80-120目之间的细腻陶泥，这种泥料在揉泥过程中能更好地排出气泡，减少烧制过程中因气体膨胀导致的釉面针孔或开裂。揉泥是不可或缺的步骤，采用标准的“揉面法”将泥料揉压至软硬适中，确保泥料内部水分均匀分布，这是后续成型和施釉平整的前提。

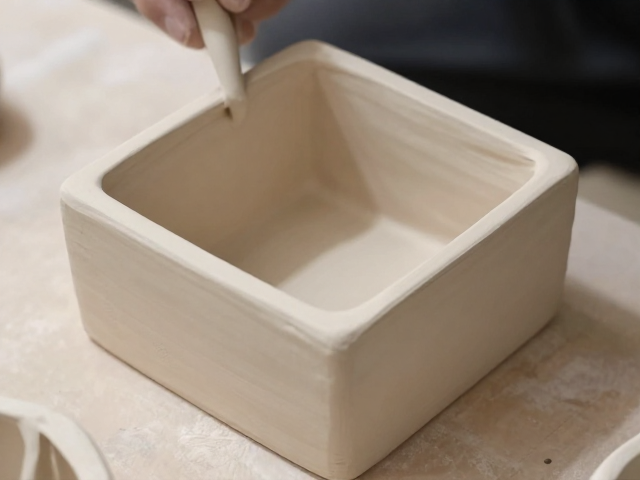

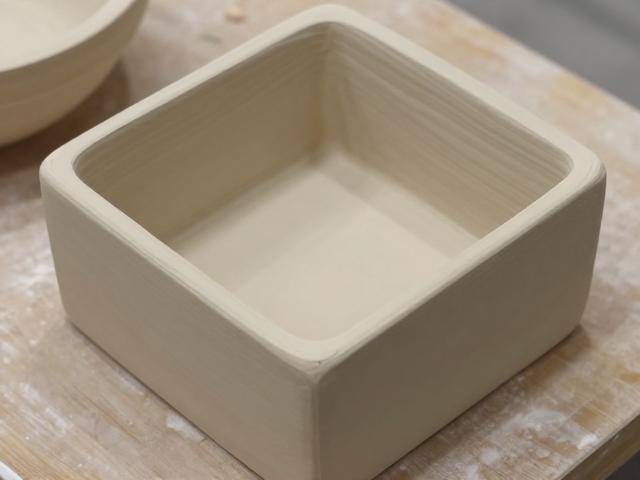

方形造型对坯体的垂直度和平整度要求极高，手工拍打或模具成型时需使用直角尺反复校正四边，确保棱线清晰且无歪斜。坯体在达到皮革硬度时进行修整，利用修坯刀清理内壁与底部，去除多余的泥屑，这一步能显著提升收纳盒的整体质感。修整后的坯体需静置阴干，避免阳光直射或风吹导致干燥过快而产生裂纹，干燥至手摸无明显凉意，即可进入施釉环节。
施釉技巧：掌控液层厚度与流动性
釉料的调配是决定收纳盒最终颜值的关键，需严格计算釉浆的比重，通常控制在1.45-1.50g/cm³之间，过稀会导致釉层过薄、露底，过稠则易产生流釉或积釉现象。对于方形收纳盒，推荐使用浸釉法，将坯体垂直缓慢浸入釉浆中，保持3-5秒后垂直取出，利用重力自然形成均匀的釉层。对于棱角处，需特别注意控制浸入角度，避免釉料在直角边缘堆积形成泪滴状瑕疵。
喷釉法适合需要更精细控制厚度的作品，使用喷枪时保持喷头与坯体表面15-20厘米的距离，以画圈方式均匀移动，确保每一处受力一致。施釉过程中需多次重复，通常需经过2-3次薄涂，每次干燥后再进行下一次施釉，这样能有效避免单层釉料过厚导致的开裂。施釉完成后，需仔细清理底部接触点的釉料，防止烧制时粘连窑具，同时检查四边棱线是否光滑过渡，无明显的釉层断层。
烧制工艺：温度曲线与气氛调控
烧制过程分为预烧和高温烧成两个阶段，预烧温度控制在800-900℃，目的是排除坯体内的结晶水和有机质，防止高温下气体急剧膨胀破坏釉面。预烧后的坯体呈白垩色，质地疏松，需小心搬运以免磕碰。高温烧成阶段需根据釉料特性设定升温曲线，一般从室温升至1280-1300℃（视具体釉料配方而定），升温过程中需保持升温速率平稳，避免温度骤变导致釉面起泡或剥落。

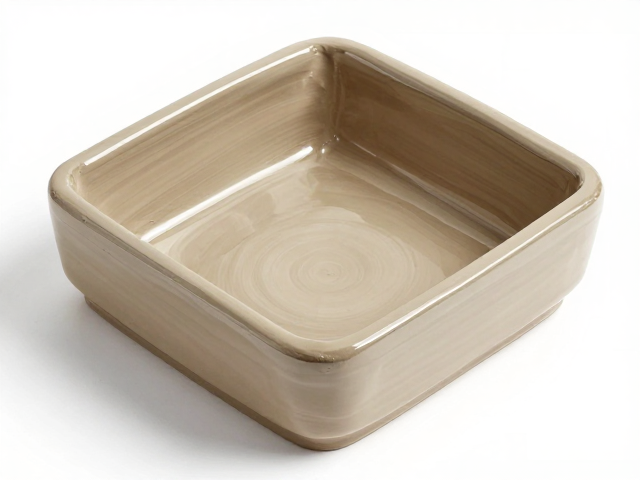

保温阶段对于釉面的流平效果至关重要，在最高温度点保持15-20分钟，使釉料充分熔融并均匀铺展，消除烧制过程中的橘皮纹或缩釉现象。冷却阶段需缓慢降温，特别是在600-800℃区间，快速冷却可能导致釉面应力释放不均产生细裂。烧制完成后，待窑内温度自然降至室温方可开窑，取出时避免硬物碰撞，检查釉面光泽度与均匀性，确保方形收纳盒呈现出温润如玉、平整无瑕的高颜值效果。
