新手拉坯机入门与核心工具准备
制作国风文创陶艺挂饰，第一步并非直接触碰泥土，而是对基础工具的精准配置。对于初学者而言，一台小型电动拉坯机是核心设备，市面上常见的家用微型拉坯机转速通常可调范围在0-150转/分钟，这一区间足以应对陶土从中心定位到成型的过程。除了主机，必须准备泥板、刮刀、海绵、钢丝切割线以及用于制作挂饰孔洞的竹签或锥子。陶土的选择至关重要，推荐使用可塑性高、收缩率适中的精陶土或半陶土，这类材料干燥速度适中，不易开裂，更适合制作小巧精致的挂饰。
在开始之前，工作环境的安全与整洁决定了成品的下限。拉坯机应放置在稳固、水平的桌面上，周围预留足够的空间以防转身时碰倒工具或坯体。泥土需要经过充分的揉泥过程，这一步骤能排除泥料内部的气泡，确保结构紧密。将泥团在揉泥板上反复按压、推挤，直到泥料像面团一样均匀且无裂纹，这能有效避免后续烧制过程中因气泡膨胀导致炸裂的风险。
拉坯成型与挂饰结构构建

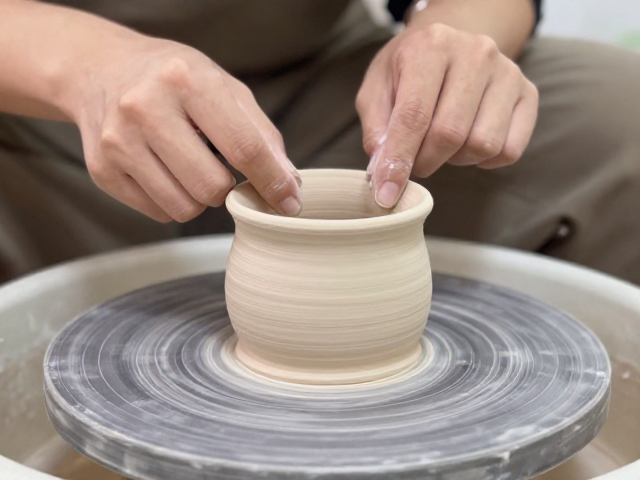

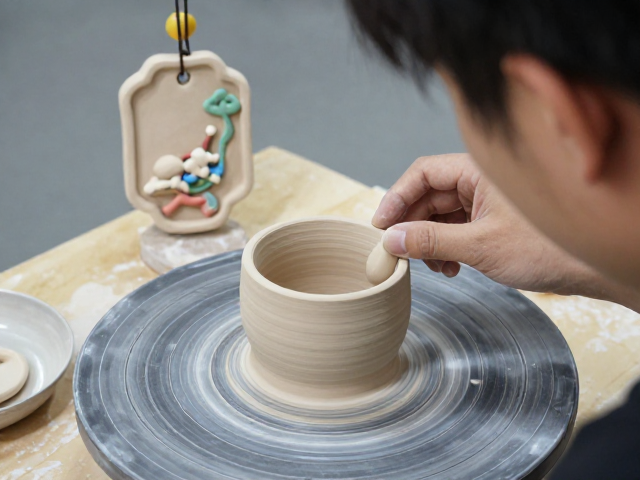

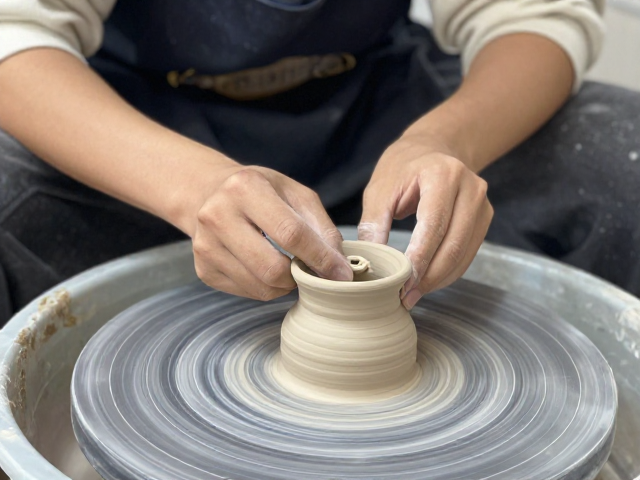

拉坯是赋予陶土形态的关键步骤。将揉好的泥团放置在转盘中心，双手沾水保持湿润，利用拇指和食指的力量将泥团中心向下按压，形成初始的凹坑。随后，双手合拢，通过控制力度与转速，让泥料均匀向上延展。对于挂饰而言，不需要制作高大的器皿，重点在于塑造圆润饱满的球体或扁平的圆盘形状。在泥壁较薄时，需格外小心，避免因受力不均导致塌陷。
成型后的坯体需要进行精细修整，这是决定挂饰质感的核心环节。使用修坯刀刮去表面多余的泥浆，使边缘线条流畅。此时，利用竹签在坯体顶部或侧面预先钻出挂绳孔，孔径建议控制在3-5毫米，既要保证挂绳穿过顺畅，又要预留足够的厚度以防断裂。若制作多层结构，如葫芦造型或叠加圆片，需使用泥浆作为粘合剂，将各个部件拼接后，用工具轻轻抹平接缝处，确保结构稳固且过渡自然。
国风纹样雕刻与表面装饰

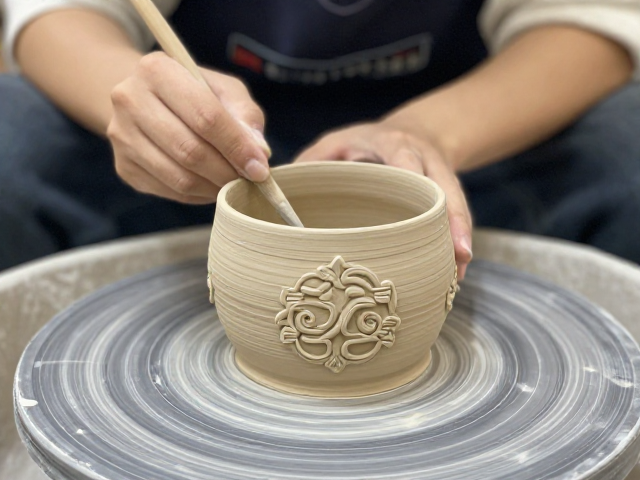

国风文创的核心在于意境与纹样的表达，这主要通过阴刻、阳刻及贴塑等技法实现。在坯体半干状态（皮革硬度）时，使用雕刻刀勾勒传统的云纹、回纹、缠枝莲或简约的山水线条。阴刻要求刀口深浅一致，线条流畅；阳刻则需保留凸起部分，增强立体感。对于更复杂的图案，可使用模具压制后粘贴，或利用细泥条进行堆塑，打造浮雕效果。
色彩与釉料的搭配是提升国风韵味的关键。传统的青花、釉里红或单色釉如天青、墨绿、朱砂红，能迅速奠定古典基调。施釉前需确保坯体表面无灰尘，可采用浸釉、刷釉或喷釉的方式。挂饰体积小，浸釉法最为便捷，将坯体浸入釉浆中迅速取出，控制挂釉厚度，避免釉液堆积流淌。若追求哑光古朴质感，可选择无釉或仅做局部施釉，保留陶土原始的肌理与触感，通过后期打磨使表面光滑温润。
干燥处理与烧制定型
干燥是烧制前不可妥协的过程，急燥会导致坯体开裂。将成型装饰好的挂饰放置在通风良好但无直吹风的地方自然阴干。在干燥初期，可用塑料薄膜覆盖部分坯体，减缓水分蒸发速度，确保内外干燥均匀。完全干燥的标志是坯体颜色变浅，触摸时无凉感，且吸水性强。对于厚实的挂饰，可能需要数天甚至更长时间才能彻底干透，务必确认无内部湿气，否则入窑必裂。
烧制过程分为素烧和釉烧两个阶段。素烧温度通常在800-900摄氏度，目的是增加坯体强度，便于后续施釉或彩绘。素烧后进行的釉烧，根据陶土和釉料的特性，温度一般在1100-1250摄氏度之间。现代家用小型电窑或实验室马弗窑可精确控温。升温曲线需平缓，特别是在300-600摄氏度区间，需缓慢升温以排出残留水分和有机质。烧制完成后，需让窑内自然冷却至室温再取出，以防温差过大导致釉面开裂或坯体崩解。
后期打磨与成品组装
烧制完成的陶艺挂饰表面可能较为粗糙，或有釉面瑕疵，需要进行精细打磨。使用不同目数的砂纸（如400目、800目、1000目）从粗到细依次打磨坯体表面或釉面。对于哑光处理的挂饰，重点在于去除毛刺，使触感细腻；对于亮光釉面，高目数砂纸可消除细微划痕，提升光泽度。打磨时需保持力度均匀，避免局部过度磨损导致形状改变。
一步是配件的安装。选择与国风风格相配的天然材质挂绳，如棉麻绳、丝线或皮绳，搭配木质、玉石或金属配件。在预先钻好的孔洞中穿入挂绳，使用防水胶或专用陶瓷胶固定绳结，确保牢固耐用。检查挂饰整体结构，确保无松动、无尖锐棱角。成品可置于干燥通风处静置，待胶体完全固化后即可佩戴或作为家居摆件。这一过程不仅完成了物品的物理形态构建，更体现了手作器物中蕴含的时间沉淀与匠心细节。
