釉料着色金属氧化物的化学转化机制
釉料在高温烧成过程中发生的颜色变化，核心在于过渡金属离子在硅酸盐玻璃网络中的配位环境改变。氧化铁（Fe₂O₃）是最基础的着色剂，其在氧化气氛下主要以三价铁离子（Fe³⁺）形式存在，通常赋予釉面黄褐色或红色；而在还原气氛中，部分铁离子转化为二价铁（Fe²⁺），因吸收光谱特性的差异，釉面呈现青绿色或黑色。这种价态转换严格受窑炉气氛中的氧分压控制，并非简单的物理混合，而是涉及晶体场理论中的d轨道电子跃迁。
除了铁，钴、铜、锰等元素也会通过类似的电子跃迁机制产生色彩。钴离子（Co²⁺）在硅氧四面体中形成四面体配位，能产生强烈且稳定的蓝色，其着色能力极强，通常添加量仅为0.5%至2%。铜离子则具有多价态特性，在氧化气氛下易形成Cu²⁺呈现绿色，而在强还原气氛中可能生成单质铜或Cu⁺，进而呈现红色。这些金属氧化物在釉料中并非以原始氧化物形态存在，而是分解后进入熔融的玻璃相，其最终显色效果取决于离子在玻璃网络中的占据位置及局部对称性。
气泡形成机理与釉层微观结构关联

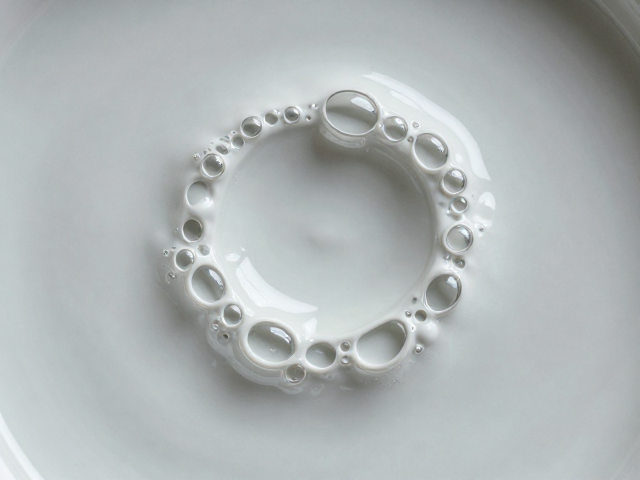

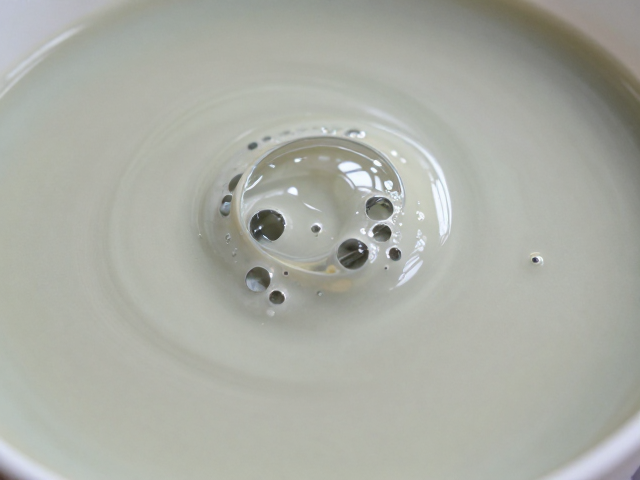

釉面起泡现象本质上是气体在釉熔体中的溶解度平衡与粘度变化共同作用的结果。在烧成初期，坯体中的碳酸盐、硫酸盐或有机物分解产生的CO₂、SO₂及H₂O蒸气会试图逸出。若釉料熔融温度低于坯体排气温度，釉层表面尚未形成致密的玻璃相封闭层，气体可顺利排出；反之，若釉层过早熔融封闭，内部气体无法排出，便形成永久性气泡。这一过程与釉料的粘度-温度曲线（VT曲线）密切相关，高粘度釉料更难让气泡上浮破裂。
釉料配方中的石灰石（CaCO₃）或方解石是主要的碳酸盐来源，其分解温度通常在900°C至1000°C之间。若烧成制度中升温过快，内部分解产生的气体被包裹在已软化的釉层中，极易形成密集的气泡群。此外，釉料中的助熔剂比例也会影响熔体粘度，过量的高碱性氧化物虽能降低粘度利于排气，但可能导致釉面流挂；而高硅铝含量则提高粘度，增加气泡滞留风险。因此，控制坯釉配合的匹配性，特别是排气阶段与釉熔阶段的温度重叠，是减少起泡的关键物理化学过程。
可塑性基础与无机非金属材料的流变特性
釉料的可塑性主要来源于其中添加的粘土矿物，如高岭土、膨润土或球土。这些粘土矿物具有片层状晶体结构，颗粒表面带有负电荷，在水中能吸附水分子形成结合水膜。当水分进入粘土颗粒间的水膜时，颗粒间产生滑动，使釉浆在干燥过程中保持形状不裂，这一特性对于喷雾干燥制粉或干压成型至关重要。膨润土因其极高的阳离子交换容量和吸水膨胀性，常作为强效增塑剂少量添加，即便添加量仅为0.5%至1%，也能显著改善釉浆的悬浮性和干燥强度。
然而，可塑性与釉面的最终质量存在潜在矛盾。粘土中含有较高的氧化铝和氧化铁，过量使用会降低釉料的熔融温度范围，增加釉面缺陷风险。高岭土在高温下分解为莫来石和二氧化硅，若残留未反应的石英颗粒或过高的氧化铝，会导致釉面粗糙或失透。因此，现代陶瓷工业中，为了追求釉面纯净度和光泽度，常倾向于使用低可塑性的釉料配方，通过添加羧甲基纤维素（CMC）或聚乙烯醇（PVA）等有机高分子粘结剂来替代传统粘土提供成型所需的塑性，从而减少杂质引入，优化釉层微观结构的致密性。
