助熔原料的热力学特性与相变机制
高温石器的烧成过程本质上是硅酸盐体系在高温下的物理化学变化，助熔剂在此过程中扮演着降低液相生成温度的关键角色。传统高岭土或石英原料的熔点普遍超过1500℃，而在实际窑炉操作中，为了追求效率与能耗平衡，烧成温度常控制在1200℃至1350℃之间。引入含钙、镁、钾、钠等氧化物成分的助熔原料，能够显著改变体系的共晶点。例如，长石类矿物中的钾长石和钠长石，其液相线温度远低于石英，加入后能在较低温度下形成具有良好流动性的玻璃相。这种液相的出现，促进了颗粒间的重排与致密化，是形成坚硬石质结构的基础。
助熔原料的纯度与化学成分分布直接影响最终制品的微观结构。工业级助熔原料中常含有铁、钛等杂质，这些元素在高温下会形成铁钛氧化物或进入玻璃相网络，影响釉面的色泽与透明度。若助熔剂中氧化镁含量适中，有助于提高釉面的机械强度和抗热震性；但若过量，可能导致釉面析晶，产生失透现象。因此，精确控制助熔原料中CaO、MgO、K2O、Na2O的比例，是确保高温下釉层能够均匀铺展、避免流釉或缩釉的核心。通过X射线荧光光谱（XRF）分析原料成分，并据此调整配方，是实现釉面熔融均匀的首要技术环节。
粒度分布与颗粒级配的科学调控
助熔原料的物理形态对熔融动力学有着决定性影响。过粗的颗粒难以在有限烧成时间内完全溶解于液相中，容易在釉面形成未熔颗粒或斑点，导致表面粗糙；而过细的粉末虽然反应速度快，但极易团聚，造成局部成分不均，甚至因挥发过快引起气泡缺陷。理想的助熔原料粒度分布应呈现连续梯度，通常要求通过200-300目筛网的细粉比例控制在一定范围，同时保留适量粗颗粒作为骨架支撑。这种级配设计使得细粉迅速形成液相包裹粗颗粒，既保证了熔融的充分性，又维持了坯体的结构稳定性。
研磨工艺是调控粒度分布的关键手段。球磨过程中的介质尺寸、研磨时间以及料球浆的浓度，共同决定了最终粉体的比表面积和颗粒形态。现代陶瓷工艺中，常采用分级研磨技术，将助熔原料与坯体原料分开研磨，再按预设比例混合，以避免相互干扰。此外，喷雾干燥制粒技术能进一步改善粉体的流动性和堆积密度，使助熔剂在坯体表面分布更加均匀。通过激光粒度仪实时监测粉体D50、D90等参数，确保每一批次助熔原料的粒度特征符合工艺窗口要求，从而为高温下的均匀熔融提供物理基础。
烧成曲线与温度制度的精准匹配

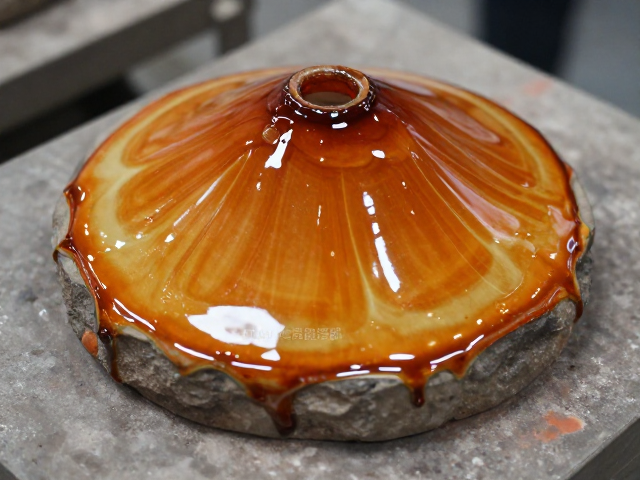

助熔原料的熔融行为高度依赖于温度-时间曲线。在升温阶段，助熔剂开始分解并释放气体，若升温过快，气体无法及时排出，会在釉层中形成针孔或气泡。因此，在助熔剂开始活跃的温度区间（通常为800℃-1000℃），需要设置缓升温区或保温段，促进有机物挥发和碳酸盐分解。进入高温段后，液相迅速生成，此时温度需快速升至烧成终点，以缩短液相存在时间，防止釉面过度流淌或坯体变形。不同助熔原料的液相生成温度不同，需根据具体配方调整升温斜率，确保在最佳温度窗口内完成熔融与致密化。
保温时间的控制直接影响釉面的平整度和光泽度。保温期间，液相中的气泡上浮排出，未熔颗粒进一步溶解，表面张力作用使釉面趋于平整。保温时间过短，釉面可能保留烧成痕迹，光泽度不足；保温时间过长，则可能导致釉层过薄或产生釉裂。现代窑炉多采用计算机控制系统，通过热电偶实时监测窑内温度分布，结合助熔原料的热分析数据（如DSC曲线），动态调整烧成曲线。对于含有高钾或高钠助熔剂的配方，还需特别注意窑内气氛的控制，氧化气氛有助于铁元素呈黄色，而还原气氛则可能使其呈青色，影响最终视觉效果。
釉料配方设计与工艺参数协同
助熔原料并非孤立使用，需与釉料中的其他组分（如石英、滑石、氧化铝等）进行系统设计。石英提供骨架和硬度，氧化铝增加粘度防止流釉，而助熔剂则调节熔融范围和流动性。助熔剂与石英的比例需经过严密的配比计算，通常通过实验确定最佳配比点。例如，在长石质釉中，长石与石英的比例常控制在1:1至1:2之间，具体数值需根据长石的助熔能力进行调整。若助熔剂活性过高，可适当增加石英含量以提高釉面硬度；若助熔剂活性较低，则需增加其比例或引入更强效的助熔组分。

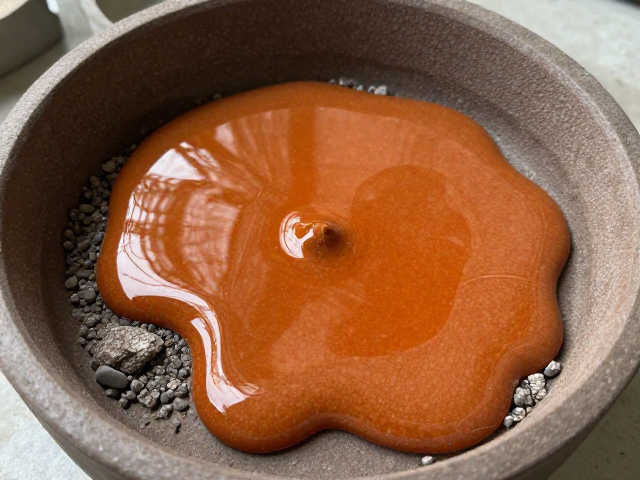

施釉工艺参数与助熔原料的特性需紧密协同。浸釉、喷釉或刷釉的方式决定了釉层的厚度，而釉层厚度直接影响熔融过程中的物质迁移和最终外观。厚釉层需要更强的助熔能力以在有限温度下完全熔融，薄釉层则需防止助熔剂过度挥发或流淌。施釉后的干燥过程也至关重要，水分残留会导致釉面开裂或剥落，因此需控制干燥温度和湿度，确保釉层在入窑前达到适宜的含水率。此外，窑具的材质和摆放方式也会影响热传导效率，进而影响助熔剂的熔融均匀性，需通过优化窑炉装载策略，确保每件产品受热一致。
