泥料特性与含水率的精准控制
陶艺创作中，泥料的物理状态直接决定了镂空雕刻的成败，其中含水率是核心变量。理想的镂空泥料应处于皮革硬度阶段，即表面干燥定型，但内部仍保留一定湿润度，此时泥料既具备足够的支撑力防止坍塌，又拥有适宜的延展性便于切削。若泥料过湿，工具极易陷入导致边缘软塌；若过干，则会在雕刻过程中产生粉化或断裂。实际操作中，可通过观察泥表光泽度及触感判断，用拇指轻压无明显凹陷且无水分渗出为宜。
不同种类的陶土对镂空工艺的适应性存在显著差异。高岭土质地细腻但收缩率较大，适合制作精细度极高的薄胎镂空，但需严格控制干燥速度以防开裂；普通红陶或紫砂泥颗粒相对较粗，结构强度较高，更适合表现粗犷或立体感强的镂空造型。在准备阶段，务必确保泥料经过充分陈腐和揉泥，以排除内部气泡并统一泥料密度，这是避免后续雕刻时出现隐性裂纹的基础前提。
核心工具的选择与持握方式
镂空雕刻对工具的锋利度与韧性要求极高，常用的工具包括环形刀、U型刀、三角刀以及细长的金属刻线刀。环形刀用于切割大面积的块面，形成规则的孔洞；U型刀适合处理圆润的过渡区域；三角刀则能应对细节纹理和尖锐线条。工具材质通常选用高碳钢或不锈钢，高碳钢保持刃口锋利度好，但需定期打磨防锈；不锈钢耐用性更强，适合高频使用。初学者建议从刀柄较短、刀身较硬的款式入手，以便更好地控制力度。

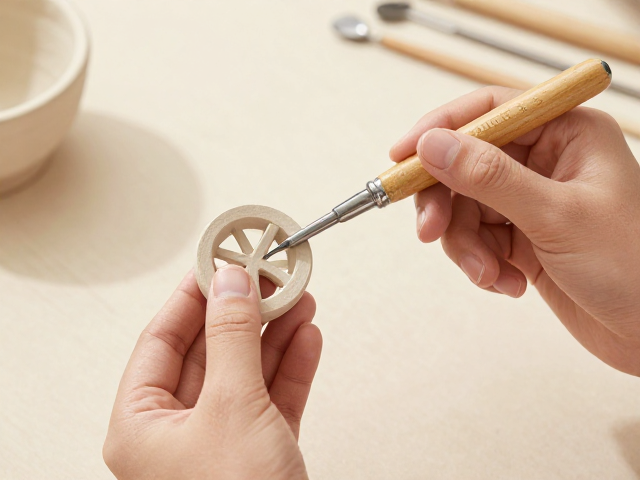

持握工具的方式直接影响雕刻线条的稳定性。常规做法是像握笔一样用手指捏住刀柄后部，拇指和食指控制方向，其余三指提供支撑。在进行深层镂空时，可采用“推切”而非“拉切”的手法，利用身体前倾的力量带动工具向前推进，这样能减少泥料崩裂的风险。对于极细密的镂空部分，可将工具抵在手掌根部，通过手臂的微小移动来施加均匀的压力，确保每一刀的深度和宽度保持一致，避免因手抖造成孔洞边缘参差不齐。
镂空雕刻的层次与结构逻辑

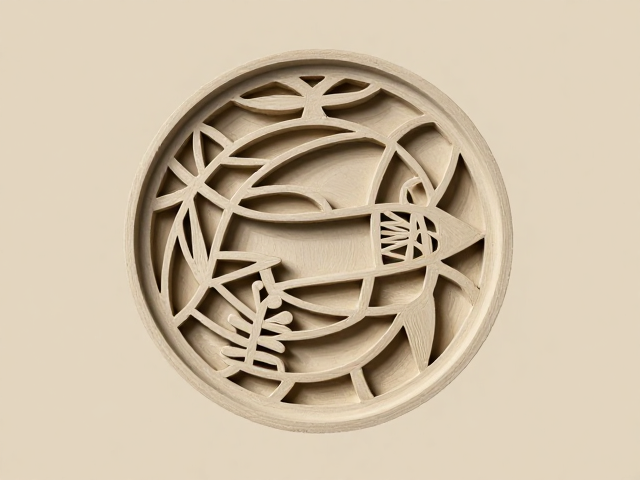

镂空雕刻并非简单的挖空，而是需要构建严密的空间结构。设计时应遵循“留骨去肉”的原则，即保留连接不同孔洞的泥梁作为结构支撑。这些支撑点的宽度通常建议在3-5毫米之间，过窄易断，过宽则削弱通透感。在雕刻过程中，应先从中心或视觉焦点开始，由内向外逐步扩展，避免先切割外围导致内部泥料失去约束而变形。每一刀的深度应控制在泥料厚度的1/3到1/2，分层进行，切勿试图一次性切透，这样能有效观察内部泥料状态并及时调整。
层次感的营造依赖于孔洞的大小对比和排列逻辑。可以采用网格状、漩涡状或自由曲线等多种构图方式，但需注意孔洞之间的平衡感。在切割相邻孔洞时，需预留足够的“泥桥”连接，这些连接点不仅起到物理固定作用，也是视觉引导的关键。对于大面积镂空，建议在泥坯内部预先用细绳或梳子压出辅助纹路，增加摩擦力并分散应力，防止在干燥过程中因收缩不均导致结构性断裂。
干燥环境与后期修整
镂空作品的干燥过程极其脆弱，环境温湿度的剧烈变化是导致开裂的主要诱因。作品完成后，应置于无风、湿度相对稳定的环境中自然阴干，避免阳光直射或热风吹拂。在干燥初期，可用湿布覆盖作品表面非雕刻区域，减缓水分蒸发速度，使内外干燥速率趋于一致。对于大型或结构复杂的镂空作品，可能需要数天甚至更长时间的干燥周期，期间需定期检查是否有微裂纹产生，必要时可用泥浆进行修补。
干燥定型后，表面往往残留工具痕迹或细微毛刺，需进行精细修整。使用细砂纸（如600-1000目）或海绵砂块，蘸水轻轻打磨孔洞边缘，去除毛边并使线条流畅。打磨时需格外小心，避免用力过猛破坏脆弱的镂空结构。若作品后续计划施釉，还需检查釉料在镂空处的堆积情况，确保釉层不会因过厚而在烧制过程中堵塞孔洞或造成流淌不均，保持作品通透灵动的最终视觉效果。
