窑变釉料的物质基础与原料甄选
龙泉青瓷的窑变魅力，根植于铁、钛等金属氧化物在高温还原气氛下的复杂化学转化，而这一切的物质载体是经过严格筛选的瓷土与矿石。传统配方中，高岭土与瓷石构成了釉料的骨架，其中二氧化硅（SiO₂）与氧化铝（Al₂O₃）的比例直接影响着釉层的熔融温度和粘度。为了获得层次丰富的色泽，匠人会引入含铁量较高的紫金土或氧化铁粉，铁元素在还原焰中转化为氧化亚铁，呈现出从粉青到梅子青的基调；而微量铜、钴等元素的介入，则可能在局部形成红斑或紫口，这种非可控的随机性正是“窑变”的核心定义。原料的纯度与杂质控制至关重要，任何未经充分淘洗或研磨不均的矿物颗粒，都可能在烧制过程中形成釉面缺陷，如针孔或缩釉，破坏整体的视觉完整性。
原料的预处理工艺决定了釉面最终的细腻程度与发色稳定性。现代工艺中，球磨机的研磨时间与钢球配比会影响颗粒的粒径分布，传统手工水碓粉碎则保留了更原始的颗粒形态。釉料中的助熔剂如长石、石灰石的比例，决定了釉面在高温下的流动性。若助熔剂过多，釉层过稀，容易流釉导致胎釉分离；若过少，釉面则显得干枯无光。匠人通过调整长石与石英的比例，控制釉料在1200℃至1300℃窑温下的液相生成量，使得釉层既能均匀覆盖胎体，又能因粘度变化形成自然的纹理流动。这种对物料物理状态的精准把控，是后续颗粒级配发挥作用的前提。
颗粒级配对釉面微观结构的重塑

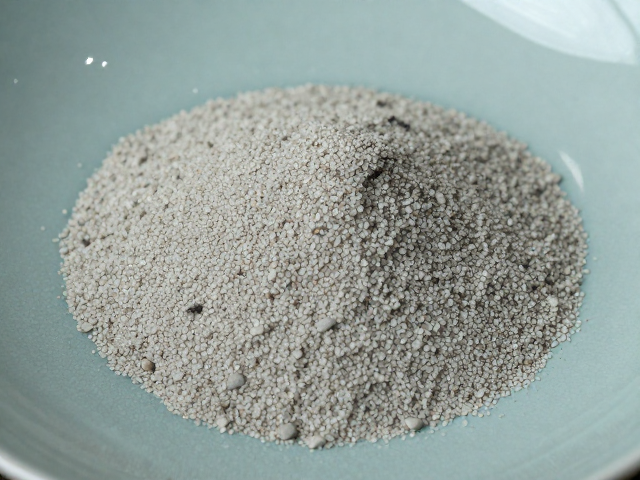

颗粒级配并非简单的粗细混合，而是通过不同粒径颗粒的堆积效应，影响釉层在烧成过程中的透气性与排气效率。在釉料配方中，粗颗粒（通常大于74微米）起着骨架支撑作用，防止釉层在高温下过度流淌，同时为气体逸出提供通道；细颗粒（小于10微米）则填充空隙，促进釉料的熔融与致密化。若粗颗粒占比过高，釉面容易呈现粗糙的橘皮状或产生气泡堆积；若细颗粒过多，釉层过于致密，气体难以排出，反而会在釉面下方形成密集的气泡群，影响透明度与光泽度。匠人通过筛网分级，精确计算各粒径段的比例，使得釉层在烧结过程中形成均匀的微孔结构，这些微孔对光线的散射作用，直接决定了青瓷特有的“玉质感”。
不同粒径颗粒在釉料中的分布均匀性，直接影响窑变色彩的层次感与过渡效果。在烧制过程中，釉料内部的物质迁移与对流受到颗粒分布的影响。粗颗粒周围往往保持着较高的局部粘度，限制了金属氧化物的快速扩散，使得色彩在局部富集，形成深邃的色块；而细颗粒区域熔融充分，氧化物分布均匀，呈现出柔和的底色。通过调整颗粒级配，匠人可以控制釉面中“色块”与“底色”的比例与形态。例如，在制备哥窑类开片釉时，特定的颗粒分布有助于在冷却过程中因应力差异形成规则的裂纹网络，而裂纹中渗入的杂质或氧化层，进一步丰富了釉面的视觉细节。这种微观结构的可控设计，使得窑变不再是完全的偶然，而是基于严密的材料逻辑的艺术表达。
烧成气氛与颗粒互动的显色机制
窑变釉料的最终美感，是颗粒级配与高温烧成气氛（温度、压力、氧化/还原程度）共同作用的结果。在还原焰中，釉料中的铁、铜等金属离子处于不同的价态，其显色特性会因周围釉料的粘度与流动性而发生改变。颗粒级配形成的微观孔隙结构，会影响窑内气体在釉层表面的吸附与反应效率。当釉层在高温下软化，粗颗粒形成的骨架限制了釉料的整体流动，使得金属氧化物在局部区域内进行更集中的反应，形成高饱和度的色斑；与此同时，细颗粒熔融形成的液相包裹这些色斑，使其边缘呈现自然的晕染效果。这种由颗粒分布决定的局部反应环境，使得同一配方在不同烧成条件下，能呈现出截然不同的视觉效果。
气氛的变化会加剧或抑制颗粒间物质的扩散，从而强化或弱化窑变纹理。在强还原气氛下，釉层中的氧含量降低，金属氧化物还原为低价态，颜色趋向深沉。若此时颗粒级配中细颗粒比例适中，釉层流动性良好，还原气体能充分渗透，釉面呈现出均匀深邃的青黑或墨绿色；若粗颗粒较多，釉层透气性增强，局部氧化还原不完全，可能在深色基调上浮现出血斑或紫红斑点。此外，冷却阶段的速率也会影响釉面结晶行为。快速冷却可能保留高温下的非平衡态结构，形成微小的晶体颗粒，增加釉面的光泽度；慢速冷却则有利于晶体生长，形成哑光或丝绒般的质感。匠人通过观察窑火，结合对颗粒级配的理解，实时调整烧成曲线，以捕捉窑变最完美的瞬间。
