泥板成型的核心逻辑与材料准备
陶瓷泥板成型是一种将粘土转化为均匀薄片，再通过拼接、卷曲、堆叠等手法构建器物形态的成型工艺。相较于拉坯或注浆，这种技法能更自由地控制器物的壁厚与整体体量，尤其适合创作具有几何张力或大型雕塑感的作品。成功的关键在于泥料的选取与处理，通常推荐使用可塑性适中、收缩率稳定的中温或高温瓷土。泥料需经过充分陈腐，以消除内部气泡并确保水分分布均匀，这是防止烧制过程中开裂的基础。
在制作泥板前，泥料的状态需达到类似硬橡皮泥的湿度，既不能因过湿而粘附工具，也不能因过干而断裂。工具方面，厚薄均匀的擀面杖、锋利的切割线以及平整的工作台面是必备基础。部分创作者会使用专业的压泥机或手动压板机来确保泥板厚度的一致性，标准厚度通常控制在0.8至1.5厘米之间，具体数值需根据作品最终尺寸和支撑结构的需求进行调整。均匀的厚度能减少干燥过程中的应力集中，是成型阶段避免变形的重要前提。
拼接技巧与结构加固细节

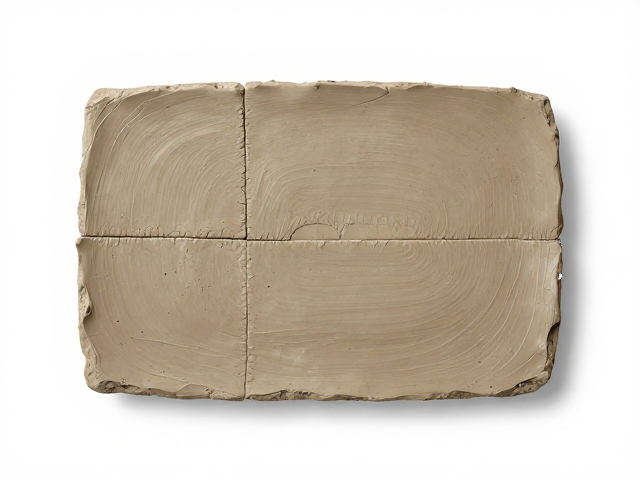

泥板拼接是构建器物骨架的核心环节，接缝的质量直接决定了作品的稳固性与后期烧制的成功率。传统的泥板拼接常采用“泥条加固法”，即在两块泥板的接合处内侧填入揉搓成型的细长泥条，再用刮板轻轻压实，使接缝处内外平滑过渡。对于需要承受较大重力的结构，如壶身与壶底的连接，可采用“榫卯式”拼接，即在接触面制作凹凸对应的卡槽，通过机械咬合增强结构强度，这种方式能有效防止器物在干燥收缩时发生错位或分离。
除了物理拼接，表面处理与细节修饰同样至关重要。在泥板粘合后，需使用软毛刷或海绵蘸取少量泥浆对接缝处进行抹平处理，消除肉眼可见的接痕。对于需要表现粗犷质感或现代风格的作品，创作者有时会故意保留部分拼接痕迹，通过刀刻、压印等手法强化线条感。在拼接完成后，作品需放置在阴凉通风处缓慢干燥，避免阳光直射或强风导致水分蒸发过快，从而引发开裂。这一阶段的静置时间通常为24至48小时，视环境湿度而定。
表面肌理与装饰语言的表达

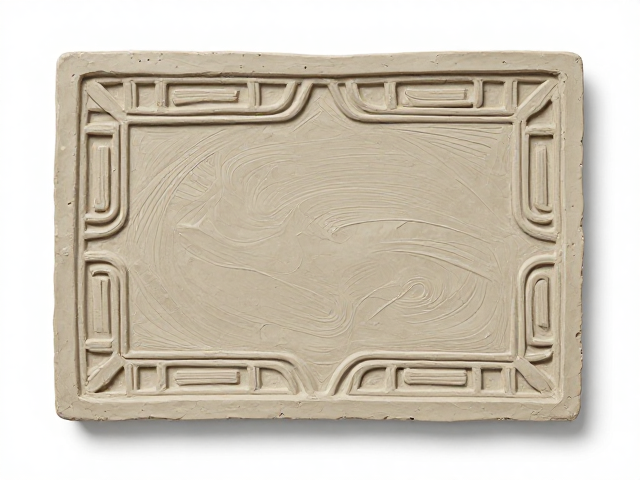

泥板成型的优势在于其提供了广阔的平面与立体空间，使得表面肌理的表达成为作品艺术语言的重要组成部分。创作者可利用压印、刻划、镂空、贴花等多种技法丰富视觉效果。例如，使用带有纹理的材料（如布料、树叶、网格布）在泥板表面按压，可形成自然的仿生纹理；使用锐利的刻刀进行浅浮雕或线刻，则能增加画面的层次感与光影变化。镂空技法需特别注意支撑结构的保留，通常在镂空区域边缘保留足够的泥料厚度，以维持整体结构的稳定性。
装饰语言的选择应与器物的造型逻辑相统一。对于简约、抽象的作品，大面积的留白结合局部的肌理对比能突出形式美感；而对于叙事性较强的作品，则可通过多块泥板的拼接与表面彩绘结合，构建复杂的视觉叙事。在装饰过程中，需严格控制水分，避免在已干燥的泥板表面直接涂抹过湿的泥浆，以免破坏表面结构。部分创作者会在泥板半干状态下进行施釉或喷釉，利用釉料的流动性与肌理的嵌合，形成独特的釉面效果，这种技法对泥板干燥程度的把控要求极高。
干燥控制与烧制工艺要点
干燥是泥板成型作品中风险最高的环节，不均匀的干燥会导致变形、开裂甚至坍塌。为了加速干燥并减少应力，创作者常使用风扇辅助通风，但风向不可直接吹拂作品表面，而应营造空气流动的环境。对于大型或厚壁作品，可采用包裹塑料膜的方式，定期打开缝隙调节湿度，实现“可控干燥”。在干燥过程中，需定期检查作品底部与接缝处，若有轻微变形，可在泥料处于皮革硬度阶段时进行微调修正。
烧制工艺需严格遵循泥料的温度曲线。对于常见的中温瓷泥，素烧温度通常在800至900摄氏度之间，旨在去除物理水与结晶水，增加坯体强度。釉烧温度则根据釉料配方而定，常见范围在1150至1280摄氏度之间。在升温初期，需设置缓慢的升温阶段，让残余水分充分排出。冷却阶段同样关键，快速冷却可能导致釉面开片或坯体应力释放不均，因此建议采用自然冷却或程序控温的慢冷方式。烧制完成后，作品需经过严格的质量检查，确认无隐裂、变形或釉面缺陷后方可进入后续展示或使用环节。
